Długość: od 1680 mm do 2385 mm;
Szerokość: od 1030 mm do 1310 mm
14,00 m

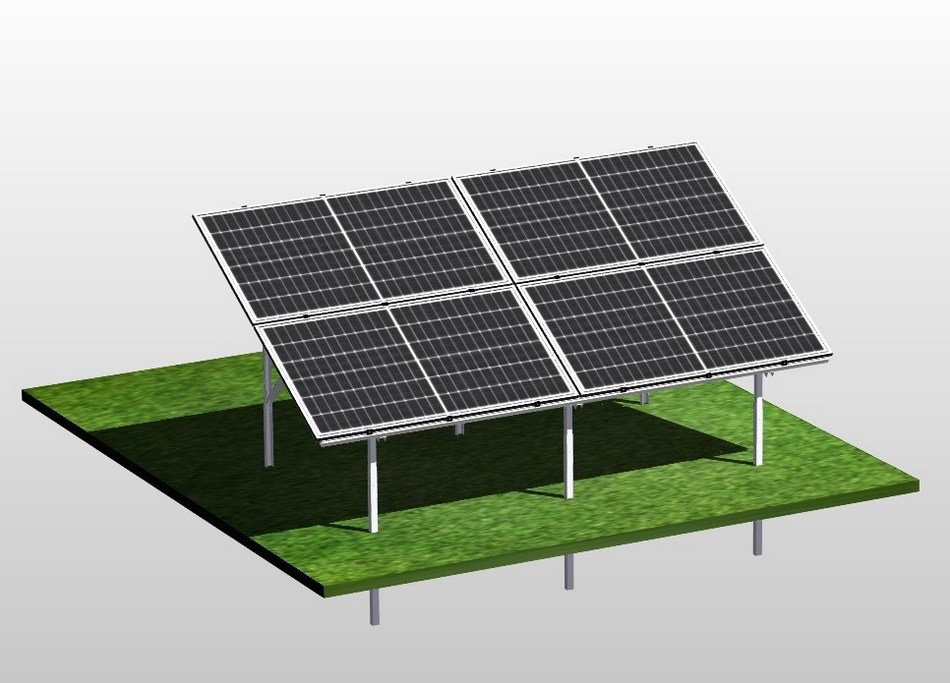

Konstrukcja gruntowa (nogi pionowe wbijane w grunt), wariant montażu paneli "poziomo", kąt nachylenia paneli 30 st.
Konstrukcja oparta jest na stelażu stalowym ze stali S350, pokrytej powłoką zabezpieczającą - antykorozyjną Magnelis ZM 430.
Na stalowe elementy nośne układane i mocowane są standardowe aluminiowe szyny montażowe 40x40 do których mocujemy Moduły (panele PV).
Mocowanie modułów odbywa się przy użyciu standardowych elementów montażowych Aludetal: klemy środkowe i końcowe (srebrne lub czarne). Z uwagi na duże rozmiary paneli i ich ciężar, dobieramy klemy wzmocnione UG18 i ZG30 (33, 35) (szczegółowe informacje w DT dostawców paneli).
